施耐德  保护元件 电机保护  热过载继电器

工作条件：

电机电器故障发生的可能原因有许多，其中最普遍的一个而且最难以预料的是，对电机的使用超出了制造商所规定的工作条件
或在异常外界条件下工作。

选择热保护：

为了延长电机寿命，选择合适的热保护非常重要，这样可以防止电机运行时异常发热，同时确保在机器或厂房设备运转时有最
大的连续性，避免任何不必要的停机。
了解实际运行条件是非常重要的：
●环境温度
●运行温度
●标准工作类别
以决定电机的运行值( 功率、电流)，同时能选择有效的热保护。
这些运行值由电机制造商给出。
不同类型的电机保护设备是有所差异的：
●热过载继电器或热磁电动机断路器
●热敏电阻或保护继电器
●电子式多功能型保护继电器

热过载继电器保护：
常用的热过载继电器可以在两方面保护电机：
●通过监测每相电流保护过载
●通过差动装置保护缺相
热过载继电器约占电机故障的44%，因此热过载继电器得到了广泛应用，非常可靠而且使用成本相对较低。
然而，热过载继电器也有不足之处，它对电动机的发热状态未能给出精确的反映。
实际上，热过载继电器的工作原理是基于通过电机的电流产生热量，会引起双金属片的弯曲。由于电机和热过载继电器的发热
惯性是不同的，在某些情况下，即使在电机温度仍然很高的情况下，热过载继电器也可能在过载脱扣情况下重新起动电机。

PTC 热过载继电器保护：
通过嵌入在电动机绕组内的PTC 热敏电阻探头和热敏电阻保护继电器 (LT3-S)，可以更好地监测电机内部温度。

D 型 3 极热过载继电器设计用于保护交流电路和电动机，避免电动机过载、缺相、起动时间过长和堵转时间过长。

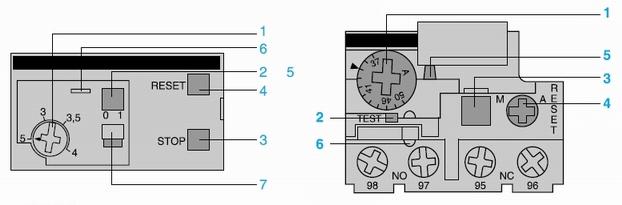

1 Ir 设定表盘
2 测试按钮
测试按钮可以用来：
- 检查控制电路接线
- 模拟继电器脱扣( 使 N/O 和 N/C 触点动作)
3 停止按钮。使 N/C 触点动作，不影响 N/O 触点。
4 复位按钮
5 脱扣指示器
6 前盖铅封挂勾，用于锁定设定值。
7 手动或自动复位选择开关。继电器 LRD-01 至 35 的选择器，在手动位置提供保护盖。将其设定到自动位置时务必谨慎。
