意大利Arcotronics启动电容
意大利 Arcotronics 金属聚丙烯薄膜电容可应用于单相电机的启动中,并增加电机运行时的工作扭矩。它具有极低的介质损耗因素,内部温升小,电容量负温度系数,优异的阻燃性能。 在
在线询盘
技术资料
意大利Arcotronics金属聚丙烯薄膜电容可应用于单相电机的启动中,并增加电机运行时的工作扭矩。它具有极低的介质损耗因素,内部温升小,电容量负温度系数,优异的阻燃性能。
在电机应用中有如下3个系列电容器:C27C87C24
在选择电容器时必须考虑期待寿命和机械连接特性,C27C87有相似的电气特性。C27防爆等级为P0(无防爆),C87防爆等级为P2C24机械尺寸最小,用于小空间的场所。
C27电容器有C27/4系列,C27/6系列和C27/7系列三种。


1.27.4AC1 MKP----C27/4系列金属聚丙烯薄膜电容
Arcotronics------公司名(意可)
VDE----------德国标准标记
420V~30000h/CLASS A------420~30000小时
470V~10000h/CLASS A------470~10000小时
25/85/21--------工作温度-25/+85/21
P0----------防爆等级0,无防爆
EN60252-------欧洲标准60252
CE---------欧洲标准标记

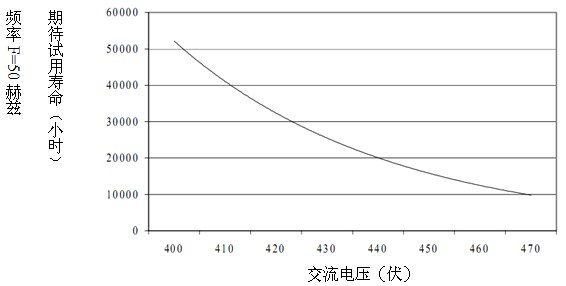

电容器的寿命和电压指示图
薄膜电容C27/4一般技术数据
参数标准
IEC 2521993   EN602521994 CEI EN602521994
EN60252
VDE实验和标准学院
VL81“结构”
近似到500VAC,标准标记:250VAC
需要另外标记,请与我们联系
服务型
连续性
工作分类
A型:30000小时420VAC
B型:10000小时470VAC
最小/最大工作温度
-25°/85℃或-25°/100
储存温度
-40°/90
额定电压Vr(ac)
470VAC
额定频率(HZ
50-60HZ
电压升高/下降时间(最大)
20V/us
最大允许电压
1.1×额定电压
最大允许电流
1.3×额定电流
损耗因素
20×10(在20℃,50HZ条件下)
安全等级
P0(防爆等级为0
最大高度
2000
电容误差(标准)
±5%
安装
任何位置
Can
聚丙烯具有自灭火功能V2UL94),对于直径≥50mm
改进聚苯醚具有自灭火功能V1UL94
DISK
尼龙PA66具有自灭火功能V0:快捷执行
PC-A具有自灭火功能V0:电缆执行
装填树脂
聚氨酯
电介质
聚丙烯
极板
自加热金属层
试验电压端到端
2An/2
试验电压端到can
2000V/2
泄露-在电压部分之间空气净空
5mm
泄露-在电压和金属P分之间空气净空
6mm
震动试验
IEC 68-2-6

各种薄膜电容性能比较(用于电机)
型号
C27/4
C27/6
C27/7
C87/8
C87/0
寿命
420V~30000h/A型
470V~10000h/B型
420V~10000h/B型
470V~30000h/C型
275V~10000h/B型
240~425V~1000h/D型
420V~30000h/A型
470V~10000h/B型
420V~10000h/B型
470V~30000h/C型
电容值
1~60uf
1~70uf
1~100uf
1~60uf
1~80uf
误差
±5%
±5%
±5%
±5%
±5%
工作温度
-25°/85℃
-25°/85℃
-25°/85℃
-25°/85℃
-25°/85℃
防爆等级
P0
P0
P0
P2
P2
连接方式
1.具有固定螺栓
2.没有固定螺栓
3.具有快速连接头装置
1.快速安装
2.双极电缆

C27.4订货产品代码如下
 1      2      3      4      5      6      7      8     9    10    11    12    13    14
C
2
7
4








-

第5位:间距N=22.5mm , R=27.5mm , W=37.5mm
第6~9位:电容量
第10~11位:见表1
第12位:标识尺寸和电气特性
第13位:内部用
第14位:电容误差,J=5% K=10%
