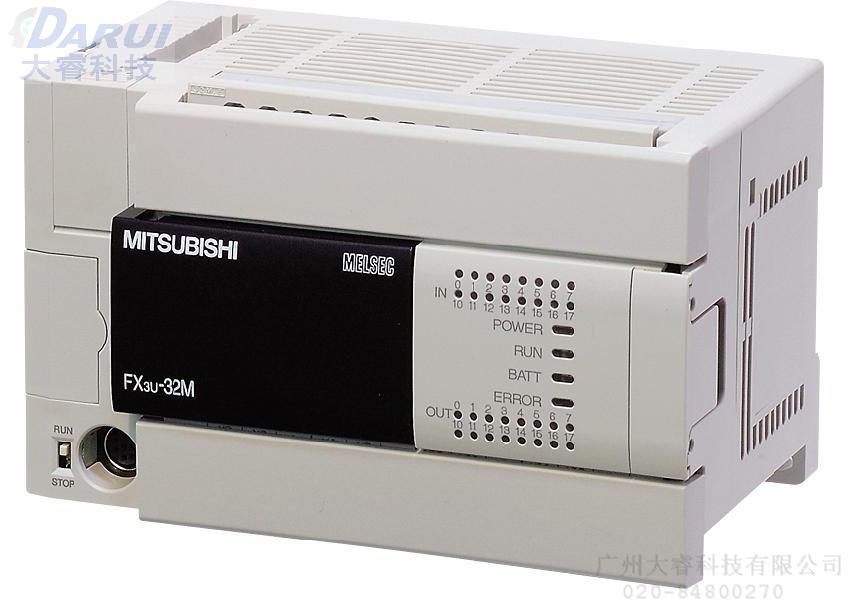

三菱PLC FX3U系列
产品介绍 三菱FX系列PLC的新产品FX3U与之前的FX系列产品相比其定位功能得到了提高,FX3U 的定位功能主要有以下几点: 一、PLC 主体的脉冲输出由两个个增加到三个 二、定位指令增加 三
在线询盘
技术资料


产品介绍

三菱FX系列PLC的新产品FX3U与之前的FX系列产品相比其定位功能得到了提高,FX3U 的定位功能主要有以下几点:

一、PLC 主体的脉冲输出由两个个增加到三个

二、定位指令增加

三、可扩展高速脉冲输出模块FX3U-2HSY-ADP 用于定位

四、可扩展定位模块FX3U-20SSC-H 模块用于定位

五、可连接FX 系列之前的定位模块

详细说明

【基本性能大幅提升】

CPU 处理速度达到了0.065us/ 基本指令。

内置了高达64K 步的大容量RAM 存储器。

大幅增加了内部软元件的数量。

强化了指令的功能,提供了多达209 条应用指令,包括像与三菱变频器通讯的指令,CRC 计算指令,产生随机数指令等等。

【集成业界领先的功能】

晶体管输出型的基本单元内置了3 轴独立最高100kHz 的定位功能,并且增加了新的定位指令:带DOG 搜索的原点回归(DSZR ),中断单速定位(DVIT)和表格设定定位(TBL),从而使得定位控制功能更加强大,使用更为方便。

内置6 点同时100kHz 的高速计数功能,双相计数时可以进行4 倍频计数.

【强大的扩展性】

增强了通信的功能,其内置的编程口可以达到115.2kbps 的高速通信,而且最多可以同时使用3 个通信口(包括编程口在内)。

新增了高速输入输出适配器,模拟量输入输出适配器和温度输入适配器,这些适配器不占用系统点数,使用方便,在FX3U 的左侧最多可以连接10 台特殊适配器。其中通过使用高速输入适配器可以实现最多8 路、最高200kHz 的高速计数。通过使用高速输出适配器可以实现最多4 轴、最高200kHz 的定位控制,继电器输出型的基本单元上也可以通过连接该适配器进行定位控制。

通过CC-Link 网络的扩展可以实现最啻?84 点(包括远程I/O 在内)的控制。

可以选装高性能的显示模块(FX3U-7DM )可以显示用户自定义的英文、数字和日文汉字信息,最多能够显示:半角16 个字符( 全角8 个字符)× 4 行。在该模块上可以进行软元件的监控、测试,时钟的设定,存储器卡盒与内置RAM 间程序的传送、比较等操作。另外,还可以将该显示模块安装在控制柜的面板上.

【其他】

FX3U系列PLC编程软件:需要GX Developer 8.23Z 以上版本。
