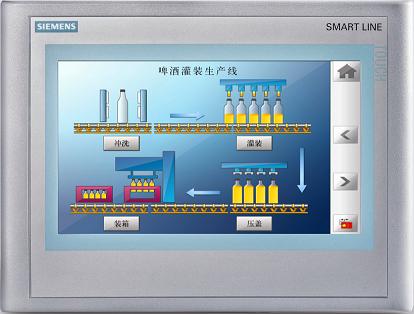

SMART LINE 新一代精彩系列面板

Smart 700 IE/Smart 1000 IE Smart700 IE/Smart1000 IE

Smart 700 IE/Smart 1000 IE Smart700 IE/Smart1000 IE

Smart 700 IE/Smart 1000 IE Smart700 IE/Smart1000 IE

6AV6 648-0BC11-3AX0 6AV6648-0BC11-3AX0 6AV66480BC113AX0
6AV6 648-0BE11-3AX0 6AV6648-0BE11-3AX0 6AV66480BE113AX0
6AV6 648-0BC11-3AX0 6AV6648-0BC11-3AX0 6AV66480BC113AX0
6AV6 648-0BE11-3AX0 6AV6648-0BE11-3AX0 6AV66480BE113AX0
6AV6 648-0BC11-3AX0 6AV6648-0BC11-3AX0 6AV66480BC113AX0
6AV6 648-0BE11-3AX0 6AV6648-0BE11-3AX0 6AV66480BE113AX0
6AV6 648-0BC11-3AX0 6AV6648-0BC11-3AX0 6AV66480BC113AX0
6AV6 648-0BE11-3AX0 6AV6648-0BE11-3AX0 6AV66480BE113AX0

硬件新特性
WinCC flexible 软件包的 HMI 设备 Smart 700 IE 和 Smart
1000 IE（后文统称为“Smart Panel”）。

西门子顺应市场需求推出的 SIMATIC 精彩系列面板（SMART LINE），准确地提供了人机界
面的标准功能，经济适用，具备高性价比。如今，全新一代精彩系列面板的功能得到了进一
步的提升，与 S7-200 SMART PLC 组成完美的自动化控制与人机交互平台，为您的便捷操控
提供了理想的解决方案。

• 64 K 色真彩显示
• 增加了工业以太网接口
－ 通过以太网连接 S7-200 SMART 和 LOGO! 0BA7
－ 可同时连接多台控制器（zui多三台）
－ 通过以太网，程序下载速度提高了 5 倍
• 扩展了串口通讯的功能
－ 增加了 Delta PLC 驱动（DVP-SV/ES2 系列）
－ 增强了 Modbus 通讯功能
－ RS 422/485 接口自适应切换，取消了拨码开关

强大且丰富的通讯能力
• 集成的工业以太网接口，可以和 S7-200 SMART 以及 LOGO！
0BA7 建立高速无缝的连接。同时，程序下载速度也有大幅
度的提升。
• 通过以太网可以同时连接 3 台控制器。
• 通过串口可以连接西门子 S7-200 以及 S7-200 SMART
PLC，通讯速率高达187.5kb/s
• 集成的串口（支持Modbus，RS422/485 自适应切换），
使精彩系列面板的通讯更加灵活，可以和市场主流的小
型 PLC 建立稳定可靠的通讯连接。（三菱 FX 系列；欧姆
龙 CP1 系列；台达 DVP-SV/ES2 系列）

高性能处理器、高速外部总线及 64M DDR 内存
• 高端的 ARM 处理器，主频达到 400MHz，使数据处理更
快，画面显示更流畅
• 高速的外部总线充分发挥处理器的强大性能
• 增强的 64M DDR 内存使得画面的切换速度更快

软件新特性
作为精彩系列面板的组态软件，WinCC flexible 简单直观、功能强大、应用灵活且智能高
效，非常适合机械设备或生产线中人机界面的应用。
随着新一代精彩系列人机界面的发布，WinCC ? exible 的软件功能也得到了进一步的加强。
• 使用 WinCC ? exible 2008 SP4 CHINA 进行组态
• 同时支持简体 / 繁体中文操作系统
• 可以配置更多的画面和变量
• 报警提示器可以自定义大小和背景颜色
