西门子SIMATIC HMI KTP600 基本色6AV6647系列触摸屏
说明 KTP600 Basic color 提供了一个 5.7 英寸触摸屏,以及 6 个触觉反馈键。 它有两种版本:KTP600 Basic color DP 用于 MPI/PROFIBUS DP 连接,而 KTP600 Basic color PN 带有以太网接口。 To the top of the p
在线询盘
技术资料

说明

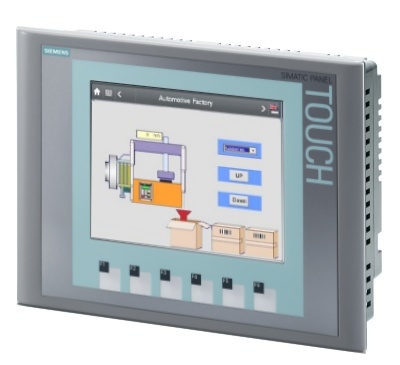

KTP600 Basic color 提供了一个 5.7 英寸触摸屏,以及 6 个触觉反馈键。
它有两种版本:KTP600 Basic color DP 用于 MPI/PROFIBUS DP 连接,而 KTP600 Basic color PN 带有以太网接口。

SIMATIC TP 277

To the top of the page

应用领域

用于有限复杂度的 HMI 任务的面板,根据所选版本,可以满足 PROFINET 或 PROFIBUS网络使用的较高要求,可以与 SIMATIC S7-1200 控制器和其它控制组合使用

To the top of the page

优点

  • 用于 PROFIBUS 或 PROFINET 环境的 HMI 基本功能

  • 170 系列界面的低价格替代产品

  • 可以以 32 种可组态语言应用于全球
    (其中 5 种可在线切换)


To the top of the page

设计和功能

kTP600 Basic color 配备了 5.7 英寸 TFT 显示屏可以提供 256 种颜色。320 x 240 像素的分辨率可以在合适的尺寸包括颜色表现下下显示不太复杂的操作屏幕,面板可以用电阻模拟触摸屏操作,还配有 6 个自由组态的功能键,它们在执行时可以提供触觉反馈。KTP600 Basic color 是用于中小型的 S7-1200 控制器系统的理想 HMI 组件。它可以使用 WinCC flexible Compact 或者用于 S7-1200 的 STEP7 基本工程组态软件的 HMI 组态软件进行组态。 KTP600 可以提供 500 个变量的 HMI 基本的功能性(报警、趋势曲线、配方)。我们还可以提供入门级产品包,除了包括 WinCC flexible Compact 组态软件的装置外,用 DVD 光盘提供了 SIMATIC HMI 手册汇编,以及一根以太网线。MPI 电缆以及一年软件升级服务的证书,而且所有这些都具有相当大的价格优势。

To the top of the page

技术数据



显示

5.7 英寸的 TFT 显示屏,256 色

分辨率

320 x 240 像素

控制器件

电阻模拟触摸屏,带有
6 个可自由组态的触觉反馈键

用户存储器

512 KB

接口

1 x RS 485 / RS 422,对于 PROFIBUS DP 版

1 x RJ 45 Ethernet 对于 PROFINET 版







防护等级

IP 65 (前面板,如果已安装)

后面板IP 20

安装开口

196 x 140 mm(宽 x 高)

前面板

214 x 158 mm(宽 x 高)

设备深度

44 mm

组态软件

WinCC flexible 紧凑版
