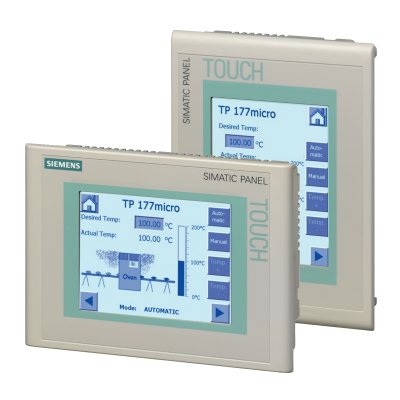

SIMATIC TP 177micro
说明
低价的初级的设备，用于具有4个蓝色等级的5.7” STN触摸显示屏的基本要求。设备可以在横向(等级)和竖向(竖直)安装。
应用领域
触摸面板，用于不太复杂的HMI任务，与SIMATIC S7-200 PLC连接。
优点
-
由于具有矢量图形的6触摸屏显示，操作更加方便
-
由于可以选择竖向(竖直)安装，设置灵活
-
可以以 32 种可组态语言应用于全球（其中 5 种可在线切换）
设计和功能
TP 177micro是TP 177A的价格优化版本，专门为S7-200 PLC定制。 它设计用于不太复杂的HMI任务－但是由于它的6显示，比70系列面板更加容易操作。 由于可以选择竖直安装设备 (竖向)，在机器设计方面更加灵活。
起动器包可用于OP 177micro，除此之外，还包括配置软件WinCC flexible Micro、DVD上的SIMATIC HMI Manual Collection和一根MPI 电缆
技术数据
|
显示 |
5.7英寸STN显示屏， 4个蓝色模式等级 |
|
分辨率 |
320x 240或者240x 320像素 |
|
控制器件 |
触摸显示屏电阻模拟 |
|
用户存储器 |
256 KB |
|
接口 |
1 x RS485 |
|
防护等级 |
IP 65 NEMA 4x 前面板，如果已安装 后面板IP 20 |
|
安装开口 |
198 x 142 mm （宽x 高） |
|
前面板 |
212 x 156 mm （宽x 高） |
|
深度 |
44 mm |
|
组态软件 |
WinCC flexible Micro |
