冷冻站控制系统

应 用 范 围

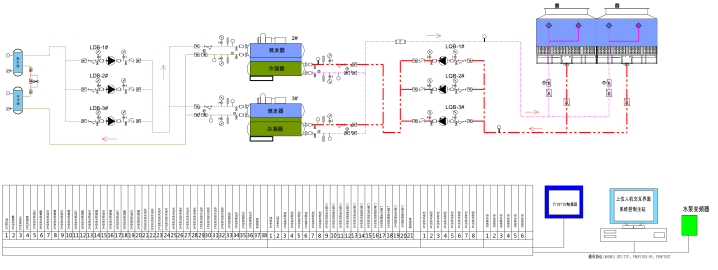

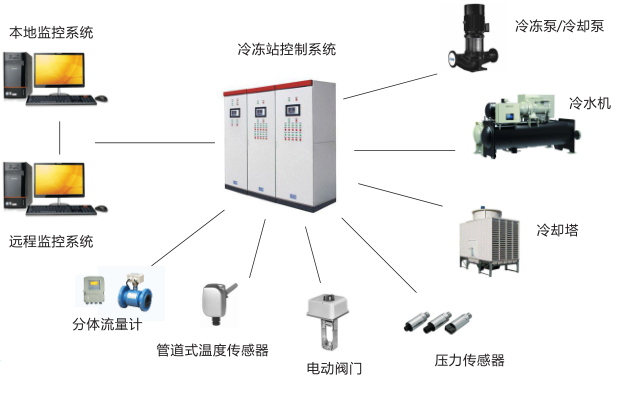

大睿QL-L系统冷冻站控制系统主要应用于大型建筑空调制冷系统、工艺制冷系统、工艺冷热交换系统等集中式冷热源系统；可实现对冷水主机运行台数的自动控制以及冷冻水泵、冷却水泵、冷却塔等设备的联动控制和联锁控制，达到冷冻站无人化值守的自动化运行及高效节能运行的目标。

产品技术特点

1、丰富的现场经验和严谨的软件策略，可显示冷冻站系统各动力设备及电动阀门间的顺序启停和联动控制，亦可一键实现设备的群控，结合多年经验的冷冻水供回水压差温差控制功能等。

2、现场操作采用触摸屏+按钮控制，多重控制，保障系统稳定运行；触摸屏界面友好，操作简便，可实现冷冻站设备的动态显示，报警记录、历史数据的查询回顾，并具备历史趋势曲线图等功能；

3、均衡磨损运行机制：综合考虑设备的累计运行时间、启动次数，采取先入先出、优先运行时间短的策略，确保实现最理想化的均衡磨损控制；

4、根据冷水供回水温差、压差以及冷水流量等参数，智能调节冷水泵频率，在保证压差、流量的前提下，节能运行；；

5、采冷却塔群智能化控制，避免塔群间混风混水现象，充分利用冷却塔冷却面积，修正各个塔的风机输出，平衡各个塔的冷却效果，提高塔群冷却效率；

6、根据冷水主机的COP效率曲线进行合理控制出力、台数，确保冷水主机运行在最优化区间；

7、采用标准MODBUS RTU协议，预留支持国际主流通讯协议的网络通讯接口，以实现与楼宇系统的连接。

控制、监测及安全保护功能

产品技术特点

1、冷冻水供水压差、温差控制；

2、冷却水回水恒温差控制；

3、冷水主机最优化COP运行曲线,，冷水主机群控；

4、泵组与冷水主机、冷却塔风机的群控；

5、一键启动、停止功能，设备联锁控制；

6、冷水主机运行参数反馈，包括压缩机电流、油压等等参数；

7、泵组运行状态反馈，手自动切换控制；

8、冷却塔风机运行状态反馈，手自动切换控制；

9、各类电动阀门状态监测，远程联锁控制；

10、水系统供回水总管压力、温度、流量监测，最不利点流量、压力监测；

11、水水板换系统自动控制，一、二次侧水温、压力、流量监测；

12、设备故障自动切换备用功能、均衡轮换控制；

13、系统故障急停功能，按照工艺进行停机操作；

14、各种电气安全保护功能；

15、设备运行时间累积及维护提示功能；

16、系统硬件故障自诊断功能。
